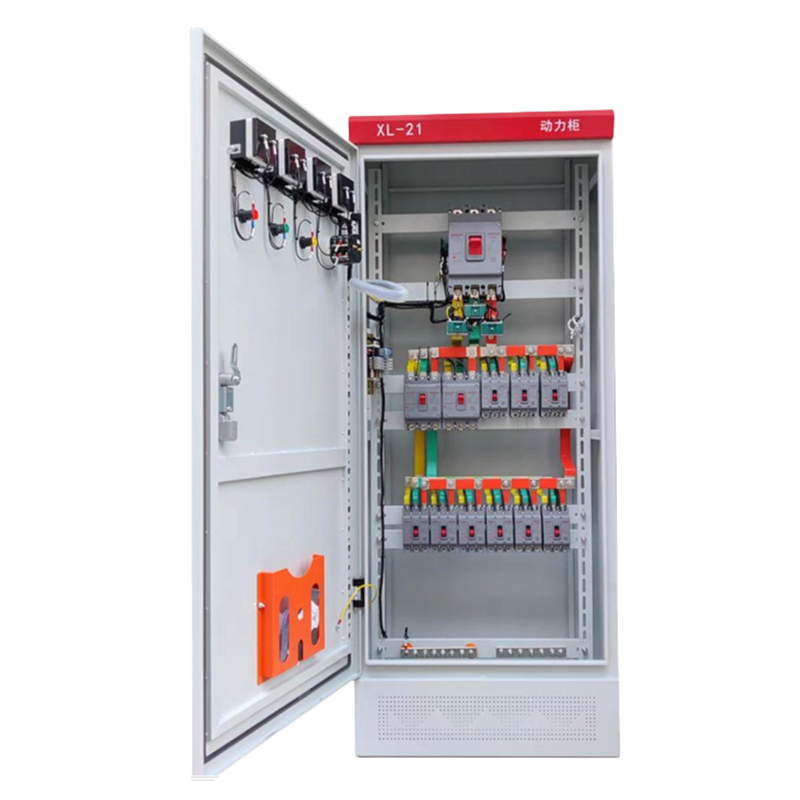

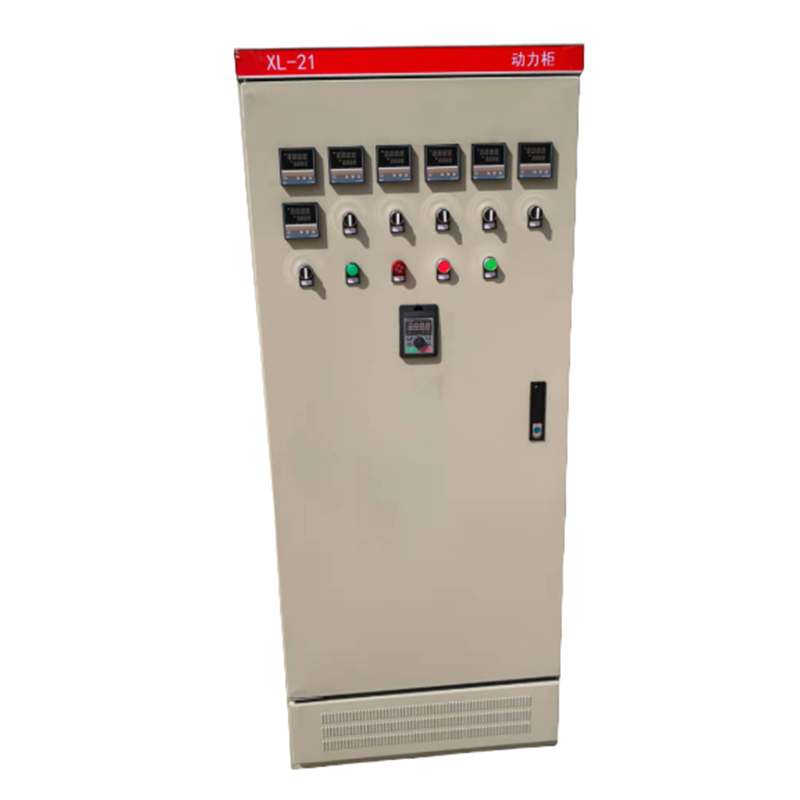

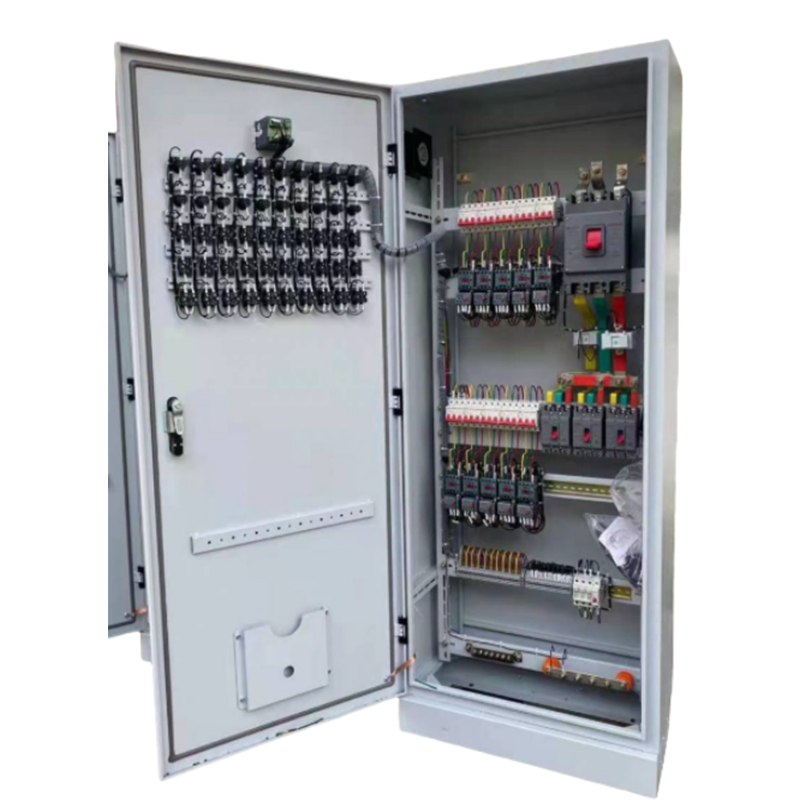

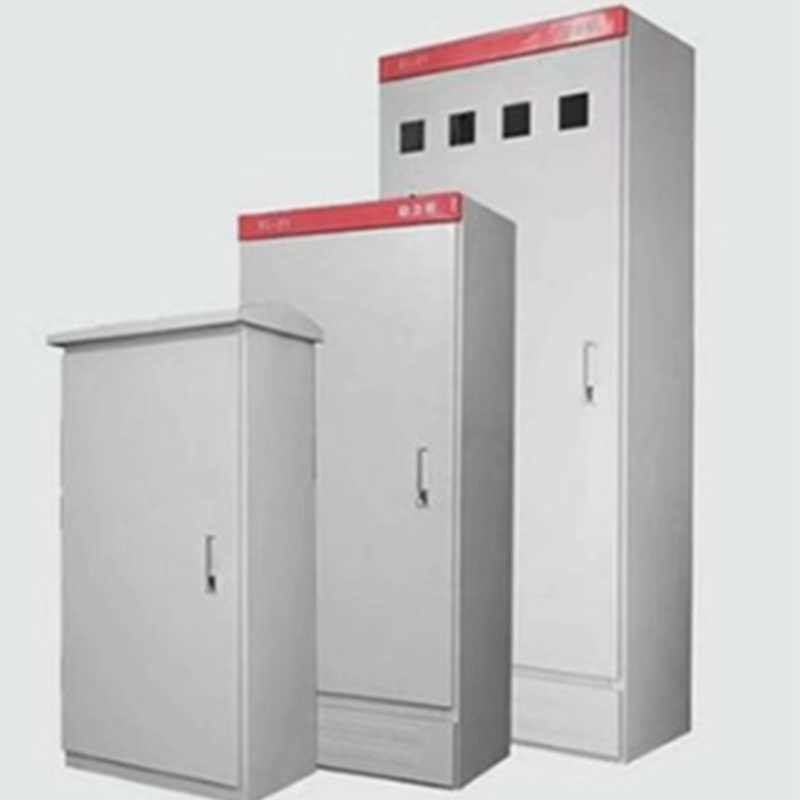

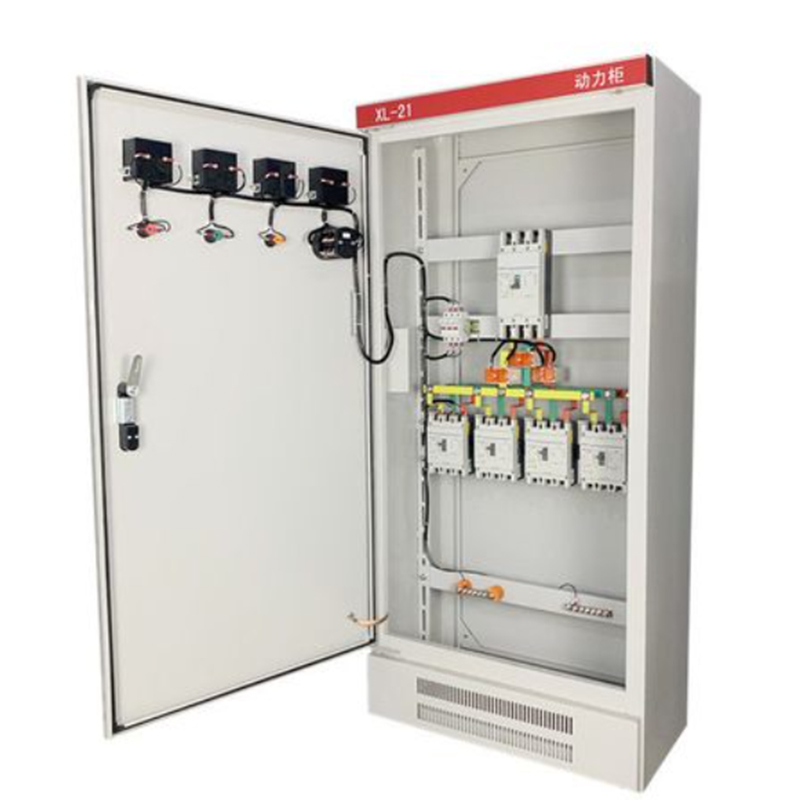

Шкаф силового управления
Управление электродвигателями: пуск, остановка, реверс, регулирование скорости (частотное управление).
Описание
маркер
Назначение шкафа силового управления
- Управление электродвигателями: пуск, остановка, реверс, регулирование скорости (частотное управление).
- Функции защиты: защита от короткого замыкания, перегрузки, обрыва фазы, замыкания на землю.
- Распределение электроэнергии: подача питания на несколько электродвигателей.
- Мониторинг и связь: контроль параметров (ток, напряжение, мощность), поддержка дистанционного управления через PLC/SCADA.
Основные компоненты шкафа силового управления
| Часть | Функция | Типичные модели/бренды |
| Прерыватель | Главный выключатель питания, защита от короткого замыкания | Шнайдер МТ, ABB Emax |
| Контакторы | Контроль запуска/остановки двигателя | Сименс 3RT, Чинт CJX2 |
| Тепловое реле | Защита от перегрузок | Шнайдер LRD, ABB TA |
| Конвертер | Контроль скорости вращения двигателя | СименсG120、ABB ACS880 |
| PLC | Автоматический контроль | Сименс S7, Мицубиси FX |
| Амперметр/вольтметр | Контроль рабочих параметров | Деликси, Хуайи |
| Индикаторы/кнопки | Местное руководство по эксплуатации | Шнайдер XB2, ABB 1SVR |
Типовая конструкция шкафа силового управления
(1) Шкаф силового управления фиксированного типа
- Особенности: простая конструкция, низкая стоимость, подходит для управления небольшими электродвигателями.
- Сфера применения: насосы, вентиляторы и другие устройства с редкими операциями.
(2) Шкаф силового управления выдвижного типа (MCC)
- Особенности: модульная конструкция, каждый моторный контур может быть извлечён отдельно, удобство обслуживания.
- Сфера применения: химические заводы, металлургические комбинаты и другие промышленные объекты с высокими требованиями к надёжности.
(3) Шкаф частотного управления
- Особенности: встроенный частотный преобразователь, обеспечивающий плавный пуск, регулирование скорости, энергосберегающее управление электродвигателем.
- Сфера применения: вентиляторы, насосы, конвейерные ленты и другие устройства, требующие регулирования скорости.
Ключевые аспекты выбора шкафа силового управления
(1) Параметры электродвигателя
- Мощность (кВт): определяет характеристики автоматического выключателя, контактора, кабеля.
- Способ пуска:
Прямой пуск (двигатели малой мощности, например <15 кВт).
Пуск "звезда-треугольник" (двигатели средней мощности, например 15 кВт~75 кВт).
Плавный пуск/частотный пуск (двигатели большой мощности или случаи, требующие регулирования скорости).
(2) Электрические параметры
| Проект | Критерии выбора |
| Номинальный ток | Номинальный ток электродвигателя × 1.2~1.5 (с учётом пускового тока) |
| Отключающая способность при коротком замыкании | Выбирается в соответствии с током короткого замыкания системы электроснабжения (например, 35kA, 50kA) |
| Способ управления | Локальное управление кнопками / Дистанционное управление через PLC / Частотное регулирование скорости |
