Регулирующий клапан
Регулирующий клапан – это терминальный привод, который непрерывно регулирует поток жидкости, давление или температуру, получая управляющий сигнал (например, 4-20 мА, 0-10 В), и широко используется в автоматизации процессов.
Описание
маркер
Основные функции регулирующих клапанов
Регулирующий клапан - это терминальный привод, который непрерывно регулирует поток жидкости, давление или температуру, получая управляющий сигнал (например, 4-20 мА, 0-10 В), и широко используется в автоматизации процессов. Его основной особенностью является точное управление степенью открытия (обычно 0-100% с плавной регулировкой), а не просто включение-выключение.
Классификация и структура регулирующего клапана
| Классификация | Типология | Особенности и сценарии |
| Действие золотника пресса | Прямой ход (например, односедельные клапаны) | Линейное движение штока клапана, хорошая герметичность (класс герметичности Ⅳ), подходит для высокоточного управления малыми потоками (например, в лаборатории) |
| Угловой ход (например, поворотный клапан) | Вращение тарелки клапана, высокая пропускная способность (высокое значение Cv), подходит для больших потоков с низким перепадом давления (например, в системах охлаждающей воды) | |
| По типу привода | Пневматический клапан | Необходим источник газа (0,4-0,7 МПа), взрывобезопасность (основная химическая промышленность) |
| Электрический регулирующий клапан | Привод от двигателя, без источника воздуха (подходит для случаев отсутствия воздушного компрессора), но высокая стоимость взрывозащиты | |
| Регулирующие клапаны с пилотным управлением | Гидравлический привод с большим усилием (для условий высокого перепада давления, например, для подачи воды на электростанции) | |
| По типу катушки | Поршневой клапан | Линейные характеристики потока для систем со стабильным перепадом давления |
| V-образный шаровой клапан | Равнопроцентные характеристики, подходящие для сценариев с большими изменениями перепада давления (например, регулирование пара)） | |
| КЛАПАН СЕПАРАТОРА | Многоступенчатое снижение давления, антикавитация (жидкости с высоким перепадом давления, например, разгрузка котла) |
Основные параметры производительности
| Параметрический | Точки отбора |
| Коэффициент расхода (Cv) | Определение: расход воды (галлоны в минуту) через полностью открытый клапан при перепаде давления 1 фунт на квадратный дюйм. Формула:
Cv=QSGΔPCv=QΔPSG (Q: расход; SG: удельный вес; ΔP: перепад давления). |
| Скорость утечки | Класс Ⅰ (без утечек) - класс Ⅵ (стандартный класс), для тяжелых химических условий требуется класс Ⅳ или выше. |
| Характеристики скорости потока | Линейный (постоянное ΔP), равнопроцентный (большие изменения ΔP), быстрооткрывающийся (аварийное отключение) |
| Номинальное давление | ANSI 150LB (≈PN20), 300LB (≈PN50), сверхвысокое давление требует специальной конструкции. |
| Средняя температура | -От -196°C (низкотемпературные клапаны) до +600°C (высокотемпературные клапаны) с термостойкими уплотнительными материалами (например, графит/металлическое жесткое уплотнение) |
Сфера применения в промышленности
| Сектор | Типичное применение | Рекомендуемые виды клапанов |
| Нефтехимия | Управление подачей в дистилляционную колонну | Сепараторные клапаны с пневматическим приводом (ANSI 300LB, класс утечки IV) |
| Электроэнергия | Кондиционирование питательной воды котлов | Электрический многоступенчатый клапан сброса давления (антикавитационная конструкция) |
| Фармацевтика | Регулировка pH в ферментере | Санитарный мембранный клапан (материал 316L, очистка CIP) |
| Предварительная обработка | Система обратного осмоса для отвода концентрированной воды | Электрический V-образный шаровой клапан (коррозионностойкий, управление 4-20 мА) |
связаться с нами
Сопутствующие популярные продукты

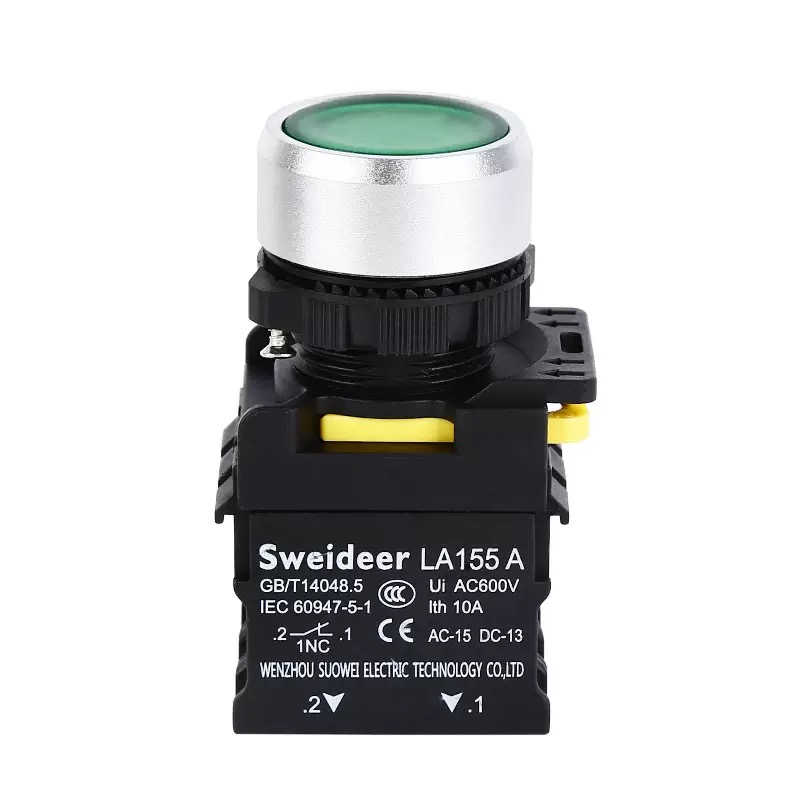

Пластиковая кнопочная станция
Кнопочные переключатели разработаны с использованием высококачественных материалов и точной структуры, обеспечивая мгновенный или самоблокирующийся режим работы, которые подходят для промышленного управления, контрольно-измерительных приборов, оборудования автоматизации и бытовой техники.
Ротационный сигнализатор уровня
Групповой селекторный сигнализатор уровня контролирует положение материала на разных высотах с помощью нескольких независимых датчиков или точек обнаружения.
Силовые кабели
Силовые кабели предназначены для передачи и распределения электроэнергии, широко применяются в городских подземных сетях, отходящих линиях электростанций и других сценариях.
Две нормально разомкнутые и две нормально замкнутые контактные группы
Кнопочные переключатели разработаны с использованием высококачественных материалов и точной структуры, обеспечивая мгновенный или самоблокирующийся режим работы, которые подходят для промышленного управления, контрольно-измерительных приборов, оборудования автоматизации и бытовой техники.
Вилковый сигнализатор уровня
Настроечная вилка приводится в движение пьезоэлектрической керамикой, чтобы вибрировать на собственной частоте (обычно 80-1200 Гц), и частота/амплитуда вибрации меняется, когда материал касается корпуса вилки, что вызывает сигнал переключения.
Шкаф управления
Корпус, объединяющий электрооборудование, ПЛК, частотные преобразователи и другие устройства, предназначенный для распределения электроэнергии, логического управления и обработки сигналов в автоматизированных системах.

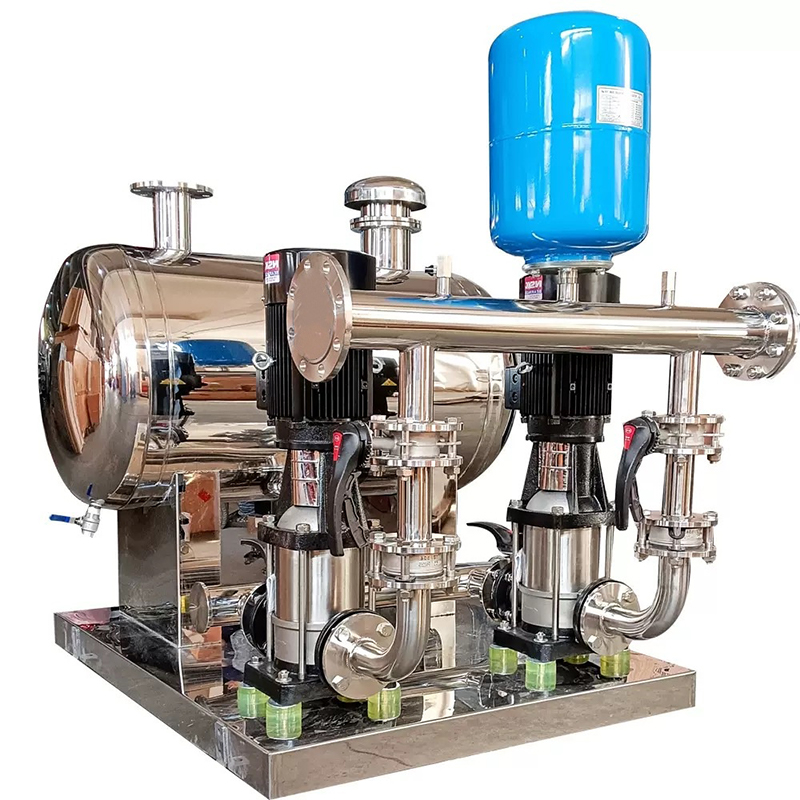

Интеллектуальное безнапорное сетевое водоснабжающее оборудование с наложением давления
Интеллектуальная насосная станция водоснабжения, разработанная и производимая нашей компанией, разработана на основе комбинированного бака для воды из нержавеющей стали и оборудования для водоснабжения постоянного давления с частотным преобразованием, и оснащена устройствами контроля против отрицательного давления, против обратного потока, против ухудшения качества воды и т.д.

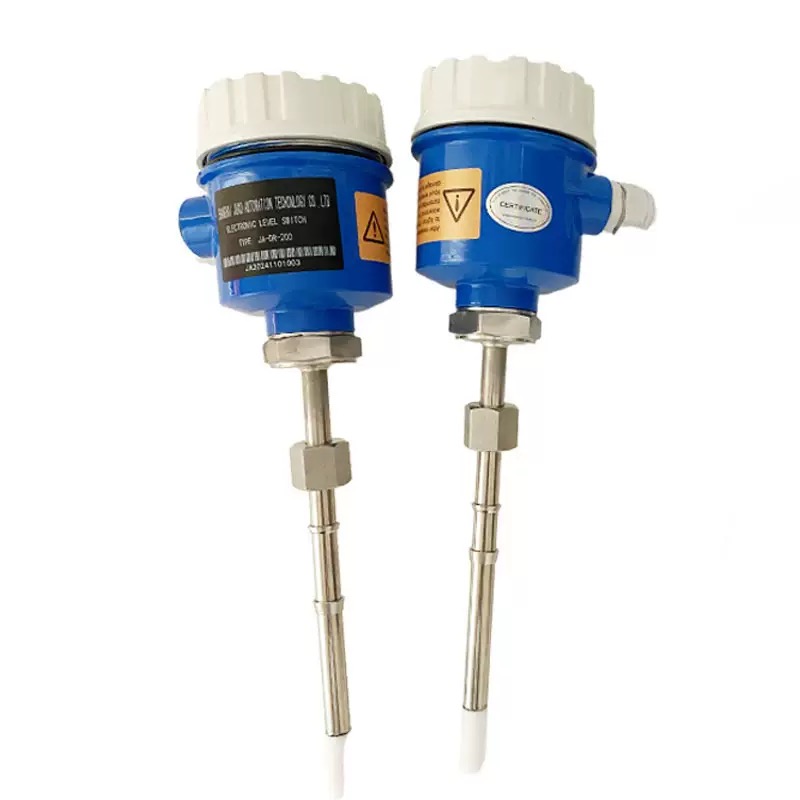

Радиочастотный адмитансный сигнализатор уровня
Основанная на обнаружении изменений в радиочастотной проводимости (обратная величина импеданса), контакт материала распознается по изменениям электрических параметров (емкость/сопротивление) между зондом и резервуаром.
Поворотный клапан
Через дискообразную пластину-бабочку (повернутую на 90°) регулируется поток среды, простая структура, быстро открывается и закрывается.
Сигнальная лампа
Многофункциональный предупреждающий свет специально разработан для среды высокого риска, принимая высокоинтенсивный светодиодный источник света и звук и свет технологии интеграции, с ультра-высокой яркостью и многорежимной функции сигнализации, подходит для строительной техники, дорожного движения команды, пожарной безопасности, заводского оборудования и других сцен, эффективно повысить безопасность предупреждения эффект.
Ручной пожарный извещатель
Ручная кнопка пожарной сигнализации устанавливается в общественных местах, эта кнопка сигнализации не содержит пожарной телефонной розетки.

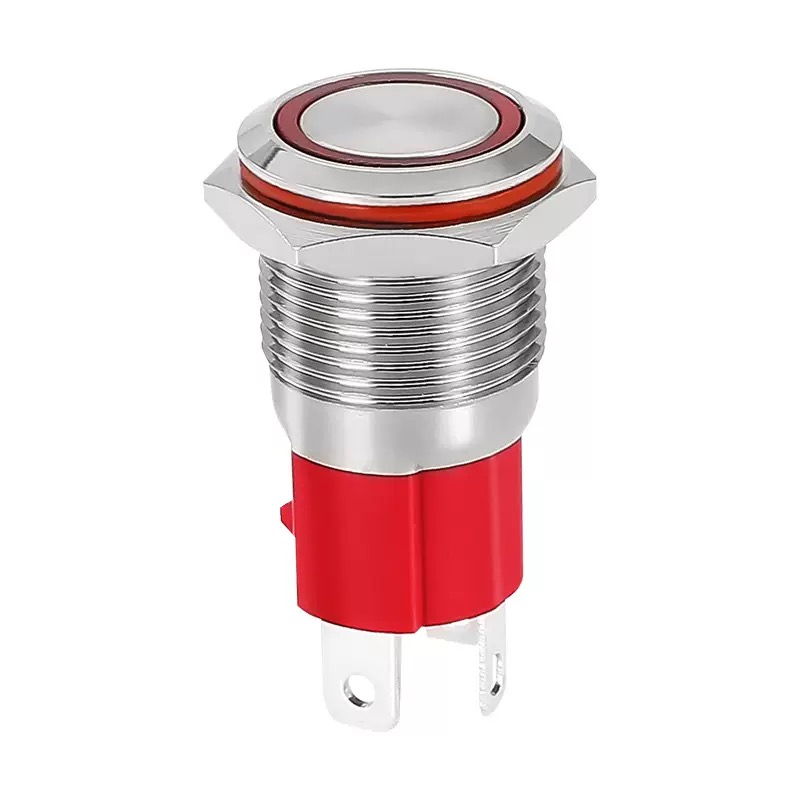

Металлическая кнопочная станция повышенной токовой нагрузки
Кнопочные переключатели разработаны с использованием высококачественных материалов и точной структуры, обеспечивая мгновенный или самоблокирующийся режим работы, которые подходят для промышленного управления, контрольно-измерительных приборов, оборудования автоматизации и бытовой техники.
Автоматическая сварочная машина
Автоматический сварочный аппарат – это вид оборудования, который реализует процесс сварки через систему автоматического управления, которая может завершить сварочную операцию с высокой точностью и высокой эффективностью без ручного вмешательства.
Электрические шаровые клапаны
Через моторный привод редуктора вращается шар (ход 90°), для достижения включения и выключения или регулирования среды трубопровода.
Магнитнопоплавковый указатель уровня
Магнитный поплавковый уровнемер (также известный как магнитный поплавковый уровнемер или магнитный поплавковый уровнемер) – это вид прибора для измерения уровня жидкости, основанный на принципе плавучести и магнитной связи, который подходит для контроля уровня жидкости во всех видах резервуаров, реакторов, котлов и другого оборудования.

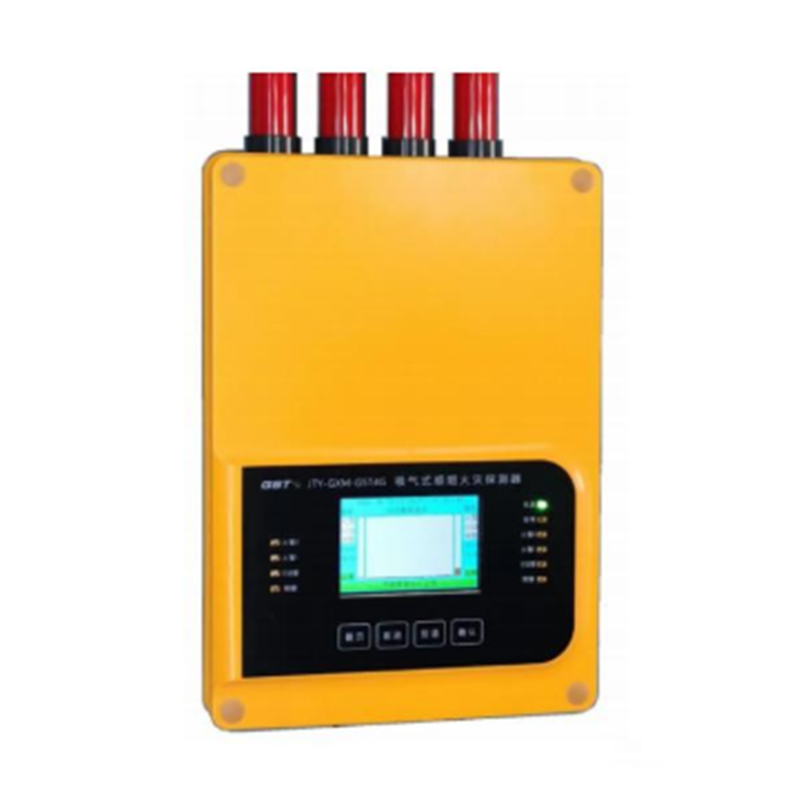

Дымовой пожарный извещатель
