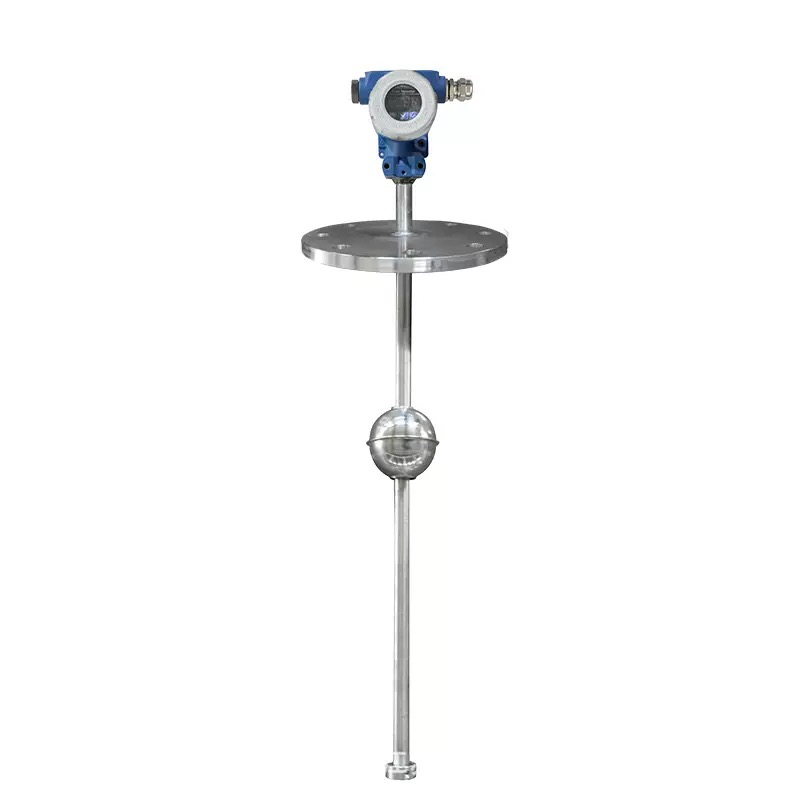

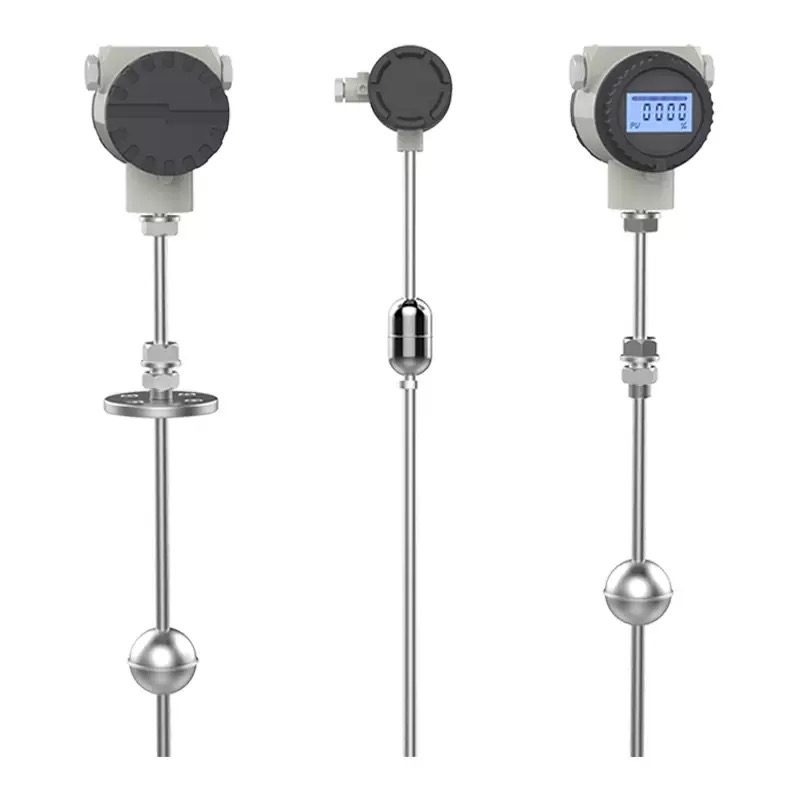

Поплавковый указатель уровня
Поплавковый уровнемер – это механический прибор для измерения уровня, который определяет уровень жидкости путем подъема и опускания поплавка и выдает сигнал переключателя или непрерывный сигнал уровня жидкости.
Описание
маркер
Поплавковый уровнемер - это механический прибор для измерения уровня, который определяет уровень жидкости путем подъема и опускания поплавка и выдает сигнал переключателя или непрерывный сигнал уровня жидкости. Он обладает такими характеристиками, как простота конструкции, высокая надежность и низкая стоимость, и широко используется для контроля и сигнализации уровня жидкости в водоподготовке, нефтехимической, пищевой, фармацевтической и других отраслях промышленности.
Структура и принцип работы
1. Основная структура
| Сборки | Функциональное описание |
| Плавающий | Полые поплавки из нержавеющей стали, пластика или тефлона плавают при повышении и понижении уровня. |
| Шатун/направляющая шатуна | Соединяет поплавок и датчик для передачи движения (некоторые модели магнитные). |
| Переключатели/передатчики | Механические микровыключатели, герконы или датчики угла с коммутационным или аналоговым сигнальным выходом (4-20 мА). |
| Технологическое соединение | Фланцевое, резьбовое или хомутовое крепление для различных интерфейсов емкости. |
2. Принцип работы
Эффект плавучести:
- Когда уровень жидкости поднимается, поплавок всплывает вместе с поверхностью жидкости и приводит в движение внутренний механизм через шатун.
Сигнальный триггер:
- Тип переключения: триггерный микропереключатель или герконовый переключатель, когда поплавок достигает заданного положения, выходной сигнал ON/OFF.
- Непрерывный тип: измеряет положение поплавка с помощью датчика угла или силы магнитной муфты, выводит сигнал 4-20 мА.
Основные типы
| Типология | Особенности |
| Тип переключения (точечный) | Одно- или многоточечные сигналы тревоги (например, насосы или клапаны с контролем высокого/низкого уровня). |
| Непрерывный тип измерения | Выходной сигнал 4-20 мА для контроля уровня жидкости в реальном времени (требуется датчик). |
| Магнитно-поплавковый уровнемер | Поплавок со встроенным магнитом, индикация уровня с помощью внешнего магнитного флип-флопа (визуальный + телеметрический). |
| Взрывозащита | Соответствует стандарту Ex d IIC T6 для использования в легковоспламеняющихся и взрывоопасных средах. |
| Тип антикоррозии | Поплавки и стержни изготовлены из PP/PTFE, устойчивого к коррозии от кислот и щелочей. |
Применимые средства и условия работы
✅ Применяемая среда:
- Вода, масло, растворы кислот и щелочей, спирт и другие жидкости с хорошей текучестью.
- Не подходит для жидкостей с высокой вязкостью (таких как асфальт), легко кристаллизующихся или содержащих твердые частицы среды.
✅ Диапазон рабочих условий:
- Температура: -20℃ ~ +150℃ (высокая температура требует специальных материалов).
- Давление: атмосферное давление ~ 2,5 МПа (высокое давление должно быть изготовлено на заказ).
- Плотность: плотность поплавка должна соответствовать среде (обычно ≥ 0,7 г/см³).
Точки отбора
| Параметрический | Предостережение |
| Диэлектрические свойства | Коррозионная активность, плотность, вязкость (влияет на материал поплавка и чувствительность к действию). |
| Технологическое соединение | Фланцы (DN25/DN50), резьба (G1/2"), зажимы и т.д. должны соответствовать соединениям емкости. |
| Выходной сигнал | Коммутационные (реле/реле), аналоговые (4-20 мА) или оба. |
| Взрывозащищенная сертификация | Для взрывоопасных сред требуется Ex d IIC T6 или Ex ia IIC T4. |
| Установка | Верхний монтаж (подвеска поплавка), боковой монтаж (горизонтальная вставка), нижний монтаж (требуется конструкция для защиты от осадков). |
