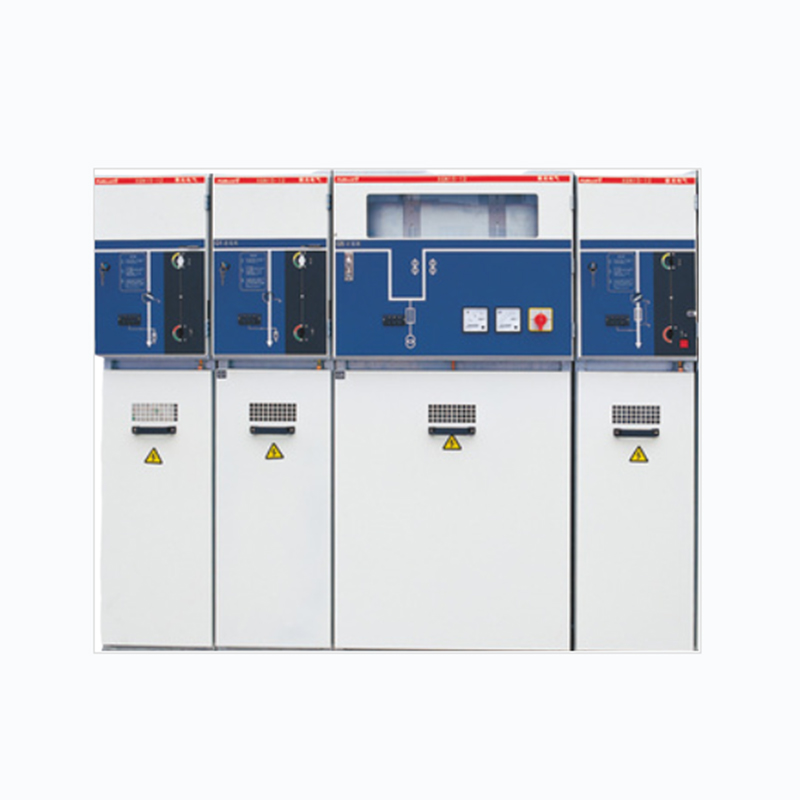

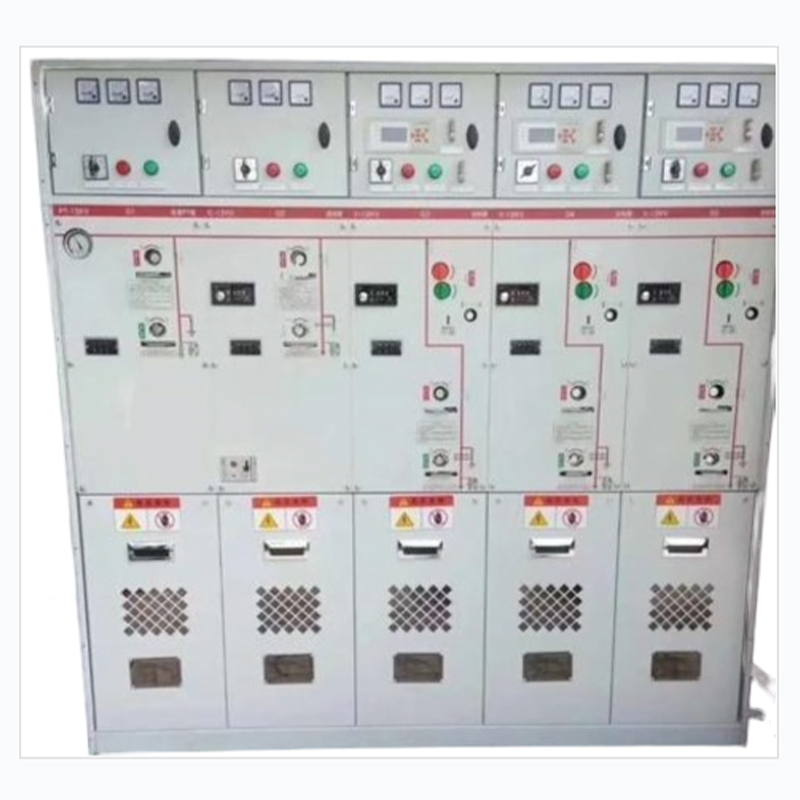

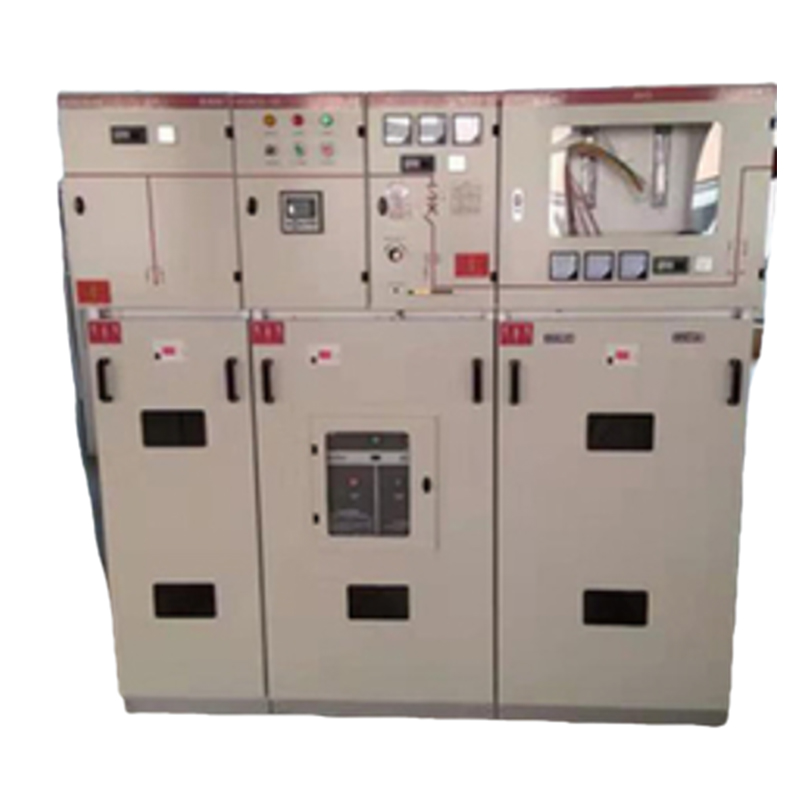

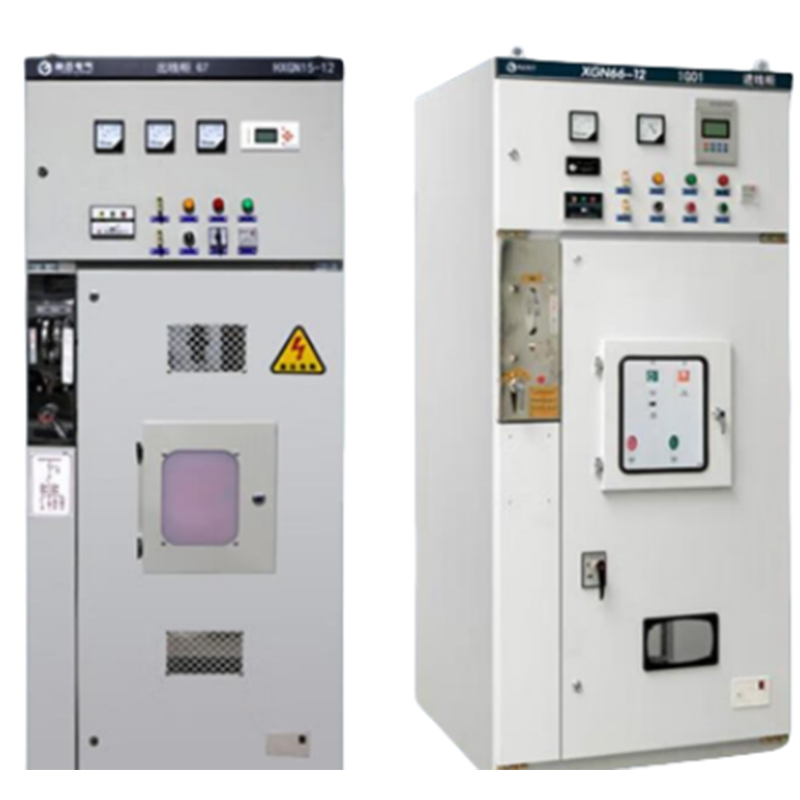

Кольцевое сетевое распределительное устройство
Компактное коммутационное устройство для кольцевых распределительных систем, обычно состоящее из нескольких отсеков, осуществляющее распределение, управление и защиту электроэнергии.
Описание
маркер
Определение и назначение кольцевого распределительного шкафа
Базовое понятие:
Компактное коммутационное устройство для кольцевых распределительных систем, обычно состоящее из нескольких отсеков, осуществляющее распределение, управление и защиту электроэнергии.
Ключевые функции:
- Кольцевое электроснабжение: формирование замкнутой сети для повышения надежности питания (при неисправности на участке возможно питание с другой стороны).
- Защита линий: интегрированные нагрузочные выключатели, предохранители или автоматические выключатели для изоляции поврежденного участка.
- Распределение электроэнергии: подача питания на трансформаторы, ответвления и другие нижестоящие устройства.
Типовая конструкционная компоновка
| Модули | Функции |
| Вводная/выводная ячейка | Подключение магистрали кольцевой сети, обычно используются нагрузочные выключатели (например, SF6 нагрузочный выключатель) |
| Трансформаторная ячейка | Защита распределительного трансформатора, часто комбинация предохранителей и нагрузочного выключателя (например, защита трансформаторов до 1250 кВА) |
| Учетная ячейка | Установка трансформаторов тока/напряжения и счетчиков электроэнергии (должно соответствовать стандарту DL/T 448) |
| Отсек шин | Медные шины или изолированные шины для электрического соединения ячеек |
| Приводной механизм | Ручное/электрическое управление (например, пружинный привод с накопителем энергии), оснащено функцией блокировки "пяти защит" |
Сравнение основных типов оборудования
| Типы | Характеристики | Сферы применения |
| SF6-изолированный тип | Газовая изоляция, компактные размеры, не требует обслуживания | Городские подземные распределительные подстанции, ограниченные пространства |
| Твердоизолированный тип | Заливка эпоксидной смолой, экологичность (без SF6) | Электростанции на ВИЭ, зоны с высокими экологическими требованиями |
| Воздушно-изолированный тип | Низкая стоимость, требует регулярного удаления пыли | Наружные КТП в засушливых регионах |
Руководство по выбору ключевых параметров
| Параметры | Критерии выбора |
| Номинальное напряжение | 12 кВ (основной стандарт в стране), 24 кВ (отдельные промышленные зоны) |
| Номинальный ток | 630 А (стандарт), 1250 А (для объектов с высокой нагрузкой) |
| Ток термической стойкости | 20 кА/4 с (обычный), 25 кА/4 с (для сетей с высокими токами КЗ) |
| Степень защиты | IP4X (внутри шкафа), IP65 (наружное исполнение) |
| Требования к интеллектуализации | Опциональная комплектация DTU (терминал распределительного устройства), поддержка дистанционного мониторинга через SCADA |
